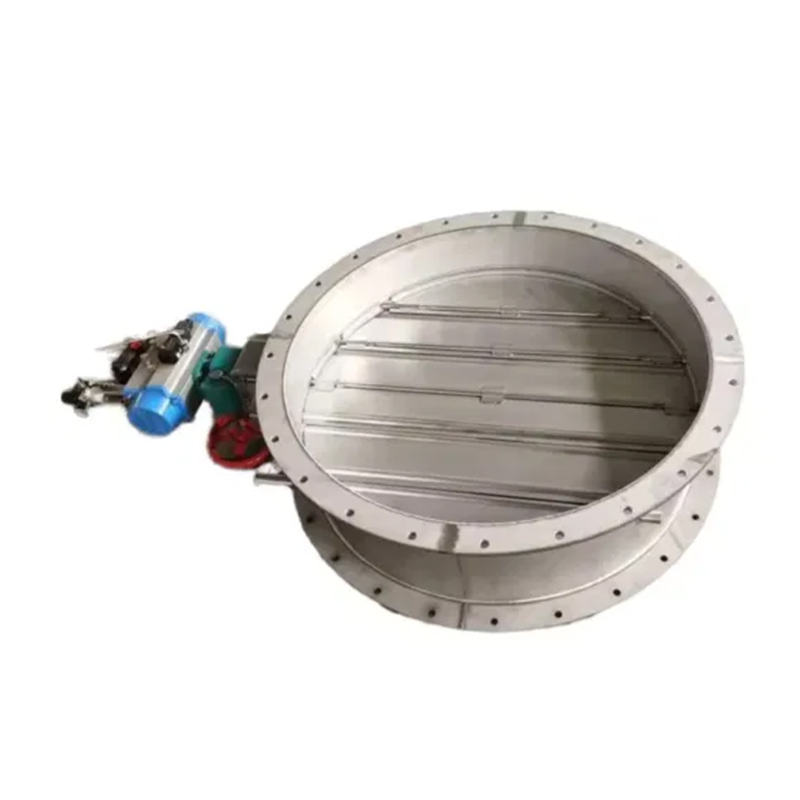

D641W صمام الفراشة التهوية الهوائية

اقتباس

مقدمة موجزة

د641W VERESTIلATION VERTILATION VALVERAY VALVE مناسب للمناسبات المكونة من وضعين. تعتمد العلاقة بين الصمام والمشغل طريقة اتصال فرع. إن فجوة التمدد بين لوحة فراشة صمام التهوية الهوائية وجسم الصمام كبير ، مما يمكن أن يمنع التشويش الناتج بشكل فعال عن التمدد الحراري والانكماش.
تم تصميم صمام فراشة التهوية وتصنيعه مع شكل هيكلي جديد من اللحام لوحة فراشة خط الوسط ولوحة الفولاذ الهيكلية القصيرة. إنه ملحوم بمواد عالية الجودة مقاومة للارتداء. إنه يحتوي على بنية مضغوطة ، وزن خفيف ، سهولة التثبيت ، مقاومة التدفق الصغيرة ، حجم التدفق الكبير ، يتجنب تأثير تمدد درجات الحرارة العالي ، ويسهل تشغيله. لا يوجد قضيب توصيل ، صاعقة ، إلخ. ، والتشغيل الموثوق به ، وعمر الخدمة الطويل ، وخاصةً مناسبة لفرقة الضغط المنخفض ، قطر كبير ، ومناسبات تدفق كبيرة. يتم استخدامه مع مختلف المحركات لتكوين صمامات بأداء مختلف. يمكن تثبيته في مواضع متعددة ولا يتأثر اتجاه تدفق الوسط. صمام فراشة التهوية عبارة عن صمام فراشة غير مُعدّل ، والذي يستخدم على نطاق واسع في أنظمة التهوية وإزالة الغبار. يتم استخدامه لتوصيل وفتح أو إغلاق الحجم المتوسط أو ضبطه على خطوط الأنابيب مع الغازات المحتوية على الغبار ، وخطوط أنابيب الغاز ، وأجهزة تنقية التهوية ، وخطوط أنابيب غاز المداخن ، وما إلى ذلك ، مع درجة حرارة متوسطة تبلغ -300 درجة مئوية وضغط اسمي -0.1 PMA.

المعلمة الفنية

الميزات الاختيارية للمشغل الهوائي	التمثيل المزدوج ، التمثيل الفردي
النماذج الاختيارية للمشغل الهوائي	في سلسلة ، AW Series
جهد الملف اللولبي	AC110V ، AC220V ، AC24V ، دC24V
ضغط مصدر الهواء	2BAR -8BAR
القطر الاسمي	دN50MM ~ DN4000MM
الضغط الاسمي	PN0.1MPA
درجة حرارة قابلة للتطبيق	-30- 300 درجة مئوية
اتصال	شفة
مادة الجسم صمام	الصلب الكربوني ، الفولاذ المقاوم للصدأ
مادة لوحة الصمام	الصلب الكربوني ، الفولاذ المقاوم للصدأ ، إلخ.
بطانة مقعد الصمام	الصلب الكربوني ، الفولاذ المقاوم للصدأ
وسائل الإعلام المعمول بها	غاز المداخن المحتوي على الغبار والهواء وغاز الفحم والغاز المحتوي على الغبار ، إلخ.

جدول البعد الرئيسي

DN (مم)	L	ح	0.05-0.1MPA				0.25MPa				0.6MPA
DN (مم)	L	ح	D	D1	D2	n -φd	D	D1	D2	n -φd	D	D1	D2	n -φd
50	108	70	140	110	88	4 -φ14	140	110	88	4 -φ14	140	110	88	4 -φ14
65	112	80	160	130	108	4 -φ14	160	130	108	4 -φ14	160	130	108	4 -φ14
80	114	95	190	150	124	4 -φ18	190	150	124	4 -φ18	190	150	124	4 -φ19
100	127	105	210	190	144	4 φ18	210	190	144	4 -φ18	210	190	144	4 -φ19
125	140	120	240	200	174	8-218	240	200	174	8-218	240	200	174	8-19
150	140	132	265	225	199	8-218	265	225	199	8-218	265	225	199	8-19
200	152	160	320	280	254	8-218	320	280	254	8-218	320	280	254	8-19
250	165	187	375	335	309	12-18	375	335	309	12-18	375	335	309	12-19
300	180	220	440	395	363	12 -22	440	395	363	12 -22	440	395	363	12 -223
350	180	245	490	445	413	12 -22	490	445	413	12 -22	490	445	413	12 -223
400	200	270	540	495	463	16 -22	540	495	463	16 -22	540	495	463	16 -223
450	200	297	595	550	518	16 -22	595	550	518	16 -22	595	550	518	16 -223
500	220	322	645	600	568	20 -22	645	600	568	20 -22	645	600	568	20 -23
600	220	377	755	705	667	20 -26	755	705	667	20 -26	755	705	667	20 -26
700	240	430	860	810	772	24 -26	860	810	772	24 -26	860	810	772	24 -26
800	240	487	975	920	878	24-30	975	920	878	24-30	975	920	878	24 -31
900	260	537	1075	1020	978	24-30	1075	1020	978	24-30	1075	1020	978	24 -31
1000	260	587	1175	1120	1078	28-30	1175	1120	1078	28-30	1175	1120	1078	28-31
1200	280	702	1375	1320	1280	32-30	1375	1320	1280	32-30	1405	1340	1295	32 -34
1400	300	782	1575	1520	1480	36-30	1575	1520	1480	36-30	1630	1560	1510	36-37
1600	320	895	1790	1730	1690	40-330	1790	1730	1690	40-O30	1830	1760	1710	40 -37
1800	340	995	1990	1930	1890	44-30	1990	1930	1890	44-30	2045	1970	1918	44-40
2000	360	1095	2190	2130	2090	48-30	2190	2130	2090	48-30	2265	2180	2125	48-43
2200	380	1200	2405	2340	2295	52-33	2405	2340	2295	52-33	2475	2390	2335	52-43
2400	400	1310	2605	2540	2495	56-33	2605	2540	2495	56-033	2685	2600	2545	56-43
2600	420	1420	2805	2740	2695	60 -33	2805	2740	2695	60 -33	2905	2810	2750	60-49
2800	440	1530	3030	2960	2910	64 -36	3030	2960	2910	64 -36	3115	3020	2960	64-49
3000	460	1640	3230	3160	3110	68-36	3230	3160	3110	68-36	3315	3220	3160	68-49
3200	480	1760	3430	3360	3310	72 -36	3430	3360	3310	72 -36	3525	3430	3360	72-49
3400	500	1870	3630	3560	3510	76-36	3630	3560	3510	76-36	3735	3640	3560	76-49
3600	520	1980	3840	3770	3720	80 -36	3840	3770	3720	80 -36	3970	3860	3720	80-56
3800	540	2120	4045	3970	3920	80-39	4045	3970	3920	80-39	4180	4070	3970	80-62
4000	560	2230	4245	4170	4120	84-39	4245	4170	4120	84-39	4380	4270	4170	84-2623
