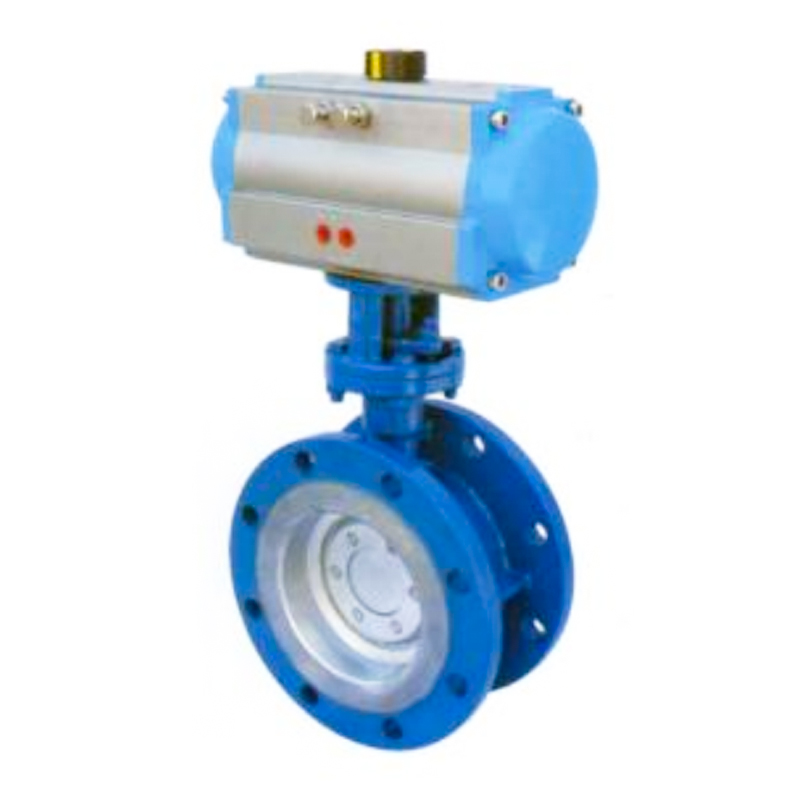

D641H من الحافة الهوائية نوع الصمام الفراشة الختم الصلب

اقتباس

مقدمة موجزة

يتبنى صمام الفراشة الصلب د641ح شفة هدية تصميم بنية الختم الثابتة ثلاثة غريب الأطوار. بعد حساب صارم ، لا تحتوي حلقة الختم على شكلها على أي احتكاك مع لوحة الفراشة ، مما يحل مشكلة صمامات الفراشة غريب الأطوار التقليدية التي لا تزال لها احتكاك منزلق على سطح الختم في لحظة الفتح والإغلاق من 0 إلى 10 درجات. إنه يحقق تأثير فصل سطح الختم للوحة الفراشة في لحظة الفتح والإغلاق ، وختم في لحظة إغلاق الاتصال ، وتحقيق هدف تمديد عمر الخدمة وأداء الختم.
يتكون سطح الختم من لوحة الفراشة من سبيكة صلبة قائمة على الكوبالت الملحومة ، وهي مقاومة للارتداء. تعتمد لوحة الفراشة ذات الحجم الكبير آلية إطار الغزل ، والتي لها خصائص ذات قوة عالية ، ومساحة التيار الزائد الكبيرة ، ومقاومة التدفق المنخفضة. آليتها فريدة من نوعها ، ويمكن إكمال "التبديل" بمجرد تدوير ساق الصمام 90 درجة. لذلك ، تُستخدم صمامات الفراشة المختومة الصلبة على نطاق واسع في خطوط الأنابيب لوسائل الإعلام المسببة للتآكل مثل المعادن والكهرباء والبترول والكيمياء والهواء والغاز والغازات القابلة للاحتراق وإمدادات المياه وتصريفها مع درجات حرارة متوسطة ≤ 425 ℃ ، كجهاز جيد لتنظيم التدفق وقطع السوائل. يتوافق المنتج مع معيار اختبار ضغط الصمام National GBTT13927-92.

المعلمة الفنية

الميزة الاختيارية للمشغل الهوائي	مزدوج المفعول ، واحد المفعول
تتوفر المحركات الهوائية في مجموعة متنوعة من النماذج	في سلسلة ، AW Series
جهد الملف اللولبي	AC110V ، AC220V ، AC24V ، دC24V
ضغط الهواء المضغوط	2BAR-8BAR
القطر الاسمي	DN50MM ～ DN1200MM
الضغط الاسمي	PN1.0MPA-PN2.5MPA
درجة حرارة قابلة للتطبيق	-30 ～ 425 ℃
اتصال	نوع حواف
مادة الجسم	الصلب الكربوني ، الفولاذ المقاوم للصدأ
مادة القرص	الصلب الكربوني ، الفولاذ المقاوم للصدأ ، سبيكة الصلب ، إلخ
بطانة المقعد	كربيد التنغستن ، كربيد التنغستن ، سبائك النيكل ، مركب الجرافيت ، PTFE
وسائل الإعلام المعمول بها	الماء ، البخار ، الزيت ، وسائل الإعلام المتآكلة الضعيفة ، إلخ

جدول البعد الرئيسي

DN (مم)	1.0					1.6
DN (مم)	ل	ح	D	D1	n -φd	H	ل	D	D1	n -φd
50	43	85	125	100	4 -φ18	43	85	125	100	4 -φ18
65	46	95	145	120	4 -φ18	46	95	145	120	4 -φ18
80	49	110	160	135	4 -φ18	64	110	160	135	8-218
100	56	122	180	155	8-218	64	122	180	155	8-218
125	64	138	210	185	8-218	70	138	210	185	8-218
150	70	158	240	210	8-22	76	158	240	210	8-22
200	71	188	295	265	8-22	89	188	295	265	12 -22
250	76	224	350	320	12 -22	114	224	350	320	12 -26
300	83	254	400	368	12 -22	114	254	400	368	12 -26
350	92	288	460	428	16 -22	127	288	460	428	16 -26
400	102	320	515	482	16 -26	140	320	515	482	16-30
450	114	350	565	532	20 -26	152	350	565	532	20-30
500	127	388	620	585	20 -26	152	388	620	585	20 -33
600	154	440	725	685	20-30	178	440	725	685	20 -36
700	165	488	840	800	24-30	229	488	840	800	24-30
800	190	572	950	905	24 -33	241	572	950	905	24 -39
900	203	628	1050	1005	28-33	241	628	1050	1005	28-39
1000	216	698	1160	1115	28-36	300	698	1160	1115	28-42
1200	254	810	1380	1325	32-39	360	810	1380	1325	32-48
