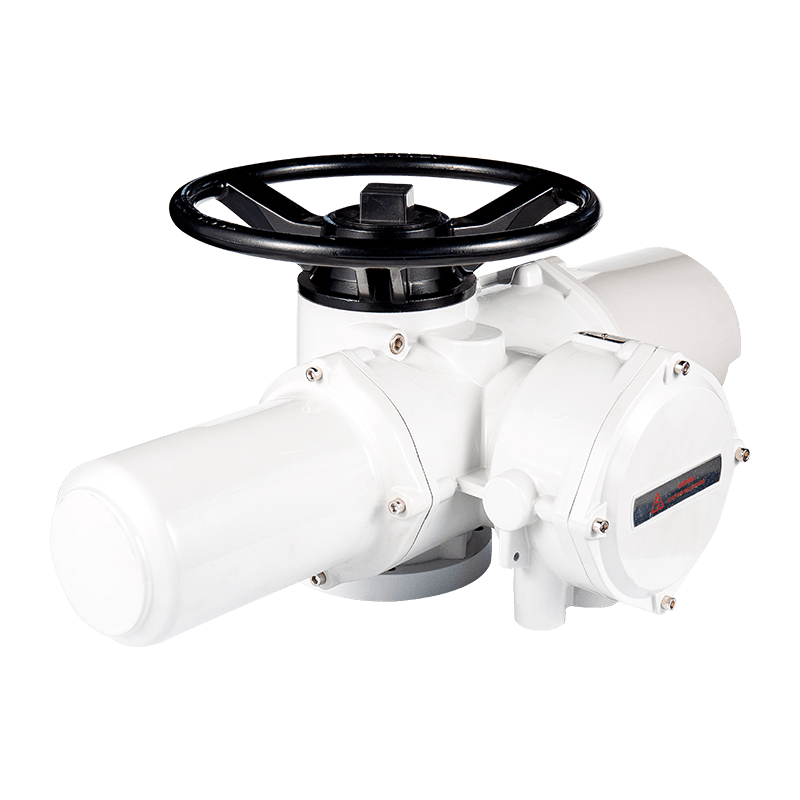

AK ، AKZ Multi Turn Attly Attlical Attuator

يحتوي مشغل Aukema Rotary الذكي الكهربائي على نوعين من التحكم: نوع التبديل الذكي AK ونوع التعديل الذكي AKM. مناسبة للتحكم في صمامات الكرة الأرضية ، وصمامات البوابة ، وصمامات الخانق ، وصمامات بوابة المياه والصمامات الأخرى ، وهو جيل جديد من خبراء التحكم في الصمام.

اقتباس

أK ، AKZ بيانات الأداء ثلاثية الطور

نموذج	عزم الدوران (نانومتر)	سرعة الإخراج (RPM)	جهد العرض (V)	رقم مرحلة الطاقة (PH)	التردد (هرتز)	القوة الاسمية (KW)	تيار مصنّف (أ)	الوزن المرجعي (كغ)
AK18	100	18	380	3	50	0.25	0.76	30
		24	380	3	50	0.25	0.76
		36	380	3	50	0.37	1.07
		48	380	3	50	0.37	1.07
	150	18	380	3	50	0.37	1.07
		24	380	3	50	0.37	1.07
		36	380	3	50	0.55	1.54
		48	380	3	50	0.55	1.54
AK25	200	18	380	3	50	0.55	1.54	46
		24	380	3	50	0.75	1.99
		36	380	3	50	1.1	2.8
		48	380	3	50	1.1	2.8
	300	18	380	3	50	0.75	1.99
		24	380	3	50	1.1	2.8
		36	380	3	50	1.5	3.65
		48	380	3	50	1.5	3.65
AK35	500	18	380	3	50	1.5	3.65	69
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
	600	18	380	3	50	1.5	3.65
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
AK40	900	18	380	3	50	2.2	5.05	190
		24	380	3	50	2.2	5.05
		36	380	3	50	3	6.64
	1200	18	380	3	50	2.2	5.05
		24	380	3	50	3	6.64
		36	380	3	50	4	8.62
AK70	1800	18	380	3	50	4	8.62	200
		24	380	3	50	4	8.62
		36	380	3	50	5.5	11.5
AK90	2500	18	380	3	50	4	8.62	203
		24	380	3	50	5.5	11.5
		36	380	3	50	7.5	15.3
AK95	3000	18	380	3	50	5.5	11.5	205
		24	380	3	50	7.5	15.3
		36	380	3	50	10	19.5

AKs بيانات أداء المشغل أحادي الطور

نموذج	عزم الدوران (نانومتر)	سرعة الإخراج (RPM)	جهد العرض (V)	رقم مرحلة الطاقة (PH)	التردد (هرتز)	القوة الاسمية (KW)	تيار مصنّف (أ)	الوزن المرجعي (كغ)
AKS18	100	18	220	2	50	0.2	1.7	30
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
	150	18	220	2	50	0.2	1.7
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
AKS25	200	18	220	2	50	0.9	6.5	46
		24	220	2	50	0.9	6.5
		36	220	2	50	0.9	6.5
	300	18	220	2	50	1.1	7
		24	220	2	50	1.1	7.7
		36	220	2	50	1.1	7.7

AK ، AKZ Actuator الأبعاد الخارجية

نوع AK18-40

معلمات المشغل \ مواصفات المحرك	A	ب	ج	د	ه	و
AK18	320	425	305	360	270	630
AK25	360	460	330	395	355	750
AK35	420	515	365	400	360	760
AK40	850	785	480	510	480	990

نوع AK70-95

AK ، AKZ Actuator Size Size

حجم اتصال نوع عزم الدوران (JB2920)

معلمات المشغل \ مواصفات المحرك	د	د1	D2	دي	D2	د	ح	أهلاً	و	ب
AK18	φ145	φ120	φ90	φ30	φ45	4-M10	11.5	2	5	23.5
AK25	φ185	φ160	φ125	φ42	φ58	4-M12	10.5	2	5	25
AK35	φ225	φ195	φ150	φ50	φ72	4-M16	14	2	5	24
AK40	φ275	φ235	φ180	φ62	φ82	4-22	14	2	5	21
AK70-95	φ330	φ285	φ220	φ72	φ98	4-26	16	2	6	30

حجم اتصال نوع الضغط (GB12222)

معلمات المشغل \ مواصفات المشغل	رقم شفة	D	D1	D2 (F8)	و	د (كحد أقصى)	د	ل	ن	α
AK18	F10	125	102	70	3	T28	M10	40	4	45 درجة
AK25	F14	175	140	100	4	T36	M16	55
AK35	F16	210	165	130	5	T44	M20	70
AK40	F25	300	254	200		T60	M16	90	8	22.5 درجة
AK70-95	F30	350	298	230		T70	M20	110	8	22.5 درجة

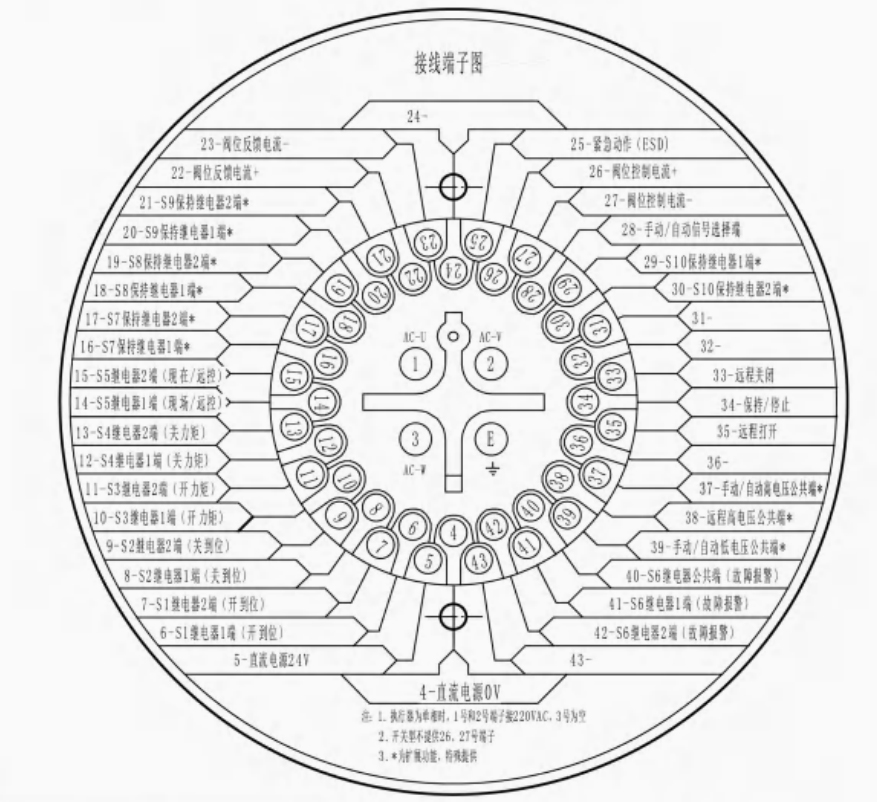

مخطط مقارنة لمحطات الأسلاك AK و AKZ

الرقم التسلسلي للمحطة الطرفية	تعريف الكتلة الطرفية	الرقم التسلسلي للمحطة الطرفية	اسم الكتلة الطرفية	الرقم التسلسلي للمحطة الطرفية	اسم الكتلة الطرفية
	شخصية التأريض (التأريض)	16	S7 Hold Relay 1 End*	31
1	380VAC1 **	17	S7 Hold Relay 2*	32
2	380VAC2 **	18	S8 Hold Relay 1 End*	33	الإغلاق عن بُعد
3	380VAC3 **	19	S8 Hold Relay 2 Terminals*	34	عقد/توقف
4	إمدادات الطاقة DC 0V (24 فولت DC إمدادات الطاقة "-" الإخراج)	20	S9 Hold Relay 1 End*	35	فتح عن بعد
4		21	S9 Hold Relay 2 Terminals*	36
5	إمدادات الطاقة العاصمة 24V (مخرجات طاقة 24V DC "" "الإخراج)	22	4-20MA صمام الملاحظات الإخراج الحالي	37	يدوي/تلقائي الجهد العالي الجانب المشترك*
5	إمدادات الطاقة العاصمة 24V (مخرجات طاقة 24V DC "" "الإخراج)	23	4-20MA صمام التغذية المرتدة الإخراج الحالي-	38	المشاعات العالية الجهد العالية*
6	S1 Relay End 1 (مفتوح في مكانه)	24		39	يدوي/تلقائي منخفض الجهد الجهد الشائع*
7	S1 Relay 2 نهايات (مفتوحة في مكانها)	25	إجراءات الطوارئ (ESD)	40	S6 Relay Common Terminal (إنذار الصدع)
8	S2 Relay 1 End (Off in Place)	26	4-20MA التحكم في الموضع الإدخال الحالي	41	S6 ترحيل نهاية 1 (إنذار الصدع)
9	S2 Relay 2 نهايات (قبالة في مكانها)	27	4-20MA التحكم في وضع الصمام المدخلات الحالية-	42	S6 ترحيل محطة 2 (إنذار الصدع)
10	S3 ترحيل محطة 1 (عزم الدوران المفتوح)	28	محدد الإشارة اليدوي/التلقائي	43
11	S3 Relay Terminal 2 (عزم الدوران المفتوح)	29	S10 Hold Relay 1 End*
12	S4 Relay 1 End (Off Torque)	30	S10 Hold Relay 2 Terminals*
13	S4 Relay 2 نهايات (عزم الدوران)	حذر! قبل الاتصال بمصدر الطاقة ، يرجى الرجوع إلى قيمة الجهد المقدرة على لوحة المشغل الكهربائي. عندما يكون مصدر الطاقة ثلاثية المراحل 380V ، قم بتوصيل محطة رقم 1.2.3 ، وعندما يكون مصدر الطاقة أحادي الطور 220V ، قم بتوصيل محطة رقم 1.2.
14	S5 Relay 1 End (الحقل/التحكم عن بعد)
15	S5 Relay 2 نهايات (الحقل/التحكم عن بعد)

مواصفات حجم مدخل كابل AK الأسلاك: المدخل الأوسط هو نصف NPT1 ، ومنافذتي مدخل على كلا الجانبين هما NPT1.
أربعة محطات طاقة ثلاثية الطور (380VAC/50Hz) وثلاث محطات طاقة أحادية الطور (220VAC/50Hz) ، مع مواصفات M5. هناك ما مجموعه 43 محطة إشارة ، مع مواصفات M4.
نوع التبديل الذكي: سلك طاقة 3 نواة ؛ السيطرة على سلك 3 نواة. 15 كابل إشارة أساسي.
ملاحظة: إذا كنت بحاجة إلى توسيع نطاق جهات اتصال مؤشر الحالة أو التحكم في الحافلات ولديك متطلبات خاصة ، فيرجى الاتصال بالمورد أو شركتنا .
