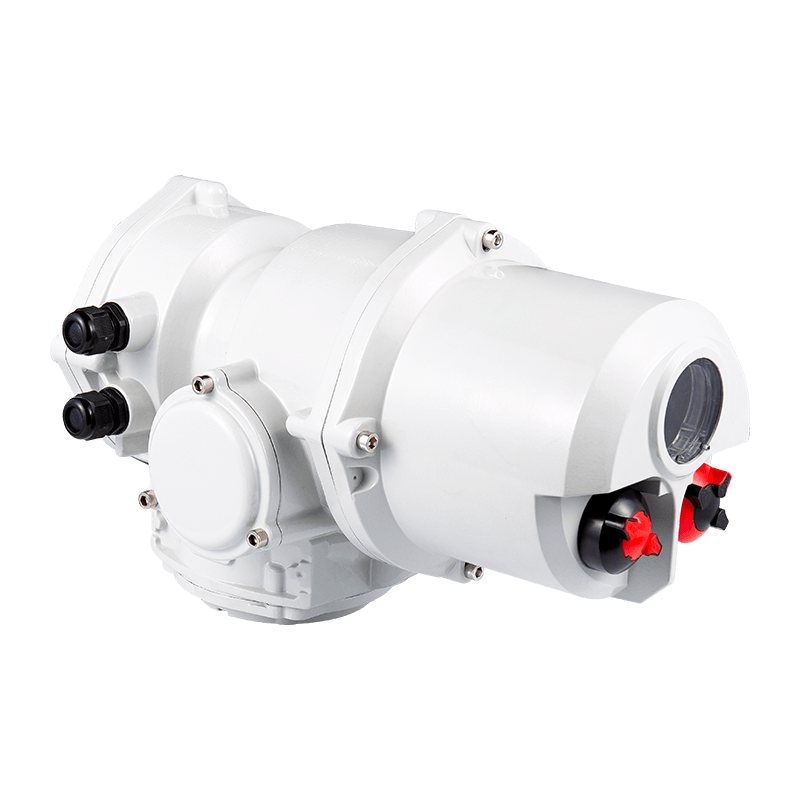

أKQ ، نماذج أKQM Rotary Actuator 100نM-500نM
◆ الهيكل قوي ويعتمد ختم مزدوج ، والذي يمكن أن يمنع الماء والغبار بشكل فعال أثناء الأسلاك في الموقع (IP67/IP68-2M ، 48 ساعة)
◆ دirect دrive Angular رravel
◆ ثلاث مراحل ، مرحلة واحدة ، ومشغلات إمدادات الطاقة دج
◆ شاشة عرض نص متعددة اللغة لعرض الحالة والإعدادات
◆ مسجل بيانات مدمج كميزة قياسية
◆ إجراء تحليل محلي وبعيد عن المحركات
◆ بسيطة وسهلة التحكم والإشارة إلى الوظائف
◆ عزم الدوران البسيط والسيطرة على الموقف لتعزيز الموثوقية
◆ التحكم الشامل ومرونة الإشارة
◆ مواصفات مقاومة للماء أو مقاومة للانفجار متاحة للاختيار
◆ نطاق إخراج عزم الدوران المباشر 50nm (37ibf TT) -500nm (370ibf ft)
AKQ بيانات أداء محرك AKQ من ثلاث مراحل
| نموذج | السرعة (دورة في الدقيقة) | عزم الدوران (N.M) | جهد العرض (V) | رقم مرحلة الطاقة (Pح) | التردد (هرتز) | طاقة المحرك (KW) | تيار مصنّف (أ) | نظام العمل | الوزن (كجم) |
| AKQ250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 دقيقة) | 23 |
| AKQ500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 دقيقة) | 23 |
| AKQ1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 دقيقة) | 37 |
| AKQ2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 دقيقة) | 37 |
بيانات أداء AKQS لمشغل نوع التبديل أحادي الطور
| نموذج | السرعة (دورة في الدقيقة) | عزم الدوران (N.M) | جهد العرض (V) | رقم مرحلة الطاقة (PH) | التردد (هرتز) | طاقة المحرك (KW) | تيار مصنّف (أ) | نظام العمل | الوزن (كجم) |
| AKQ250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 دقيقة) | 23 |
| AKQ500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 دقيقة) | 23 |
| AKQ1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 دقيقة) | 37 |
| AKQ2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 دقيقة) | 37 |
بيانات أداء AKQM لمشغل تنظيم ثلاثي المراحل
| نموذج | السرعة (دورة في الدقيقة) | عزم الدوران (N.M) | جهد العرض (V) | رقم مرحلة الطاقة (PH) | التردد (هرتز) | طاقة المحرك (KW) | تيار مصنّف (أ) | نظام العمل | الوزن (كجم) |
| AKQM250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30 ٪) | 23 |
| AKQM500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30 ٪) | 23 |
| AKQM1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30 ٪) | 37 |
| AKQM2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30 ٪) | 37 |
AKQSM مرحلة واحدة تنظيم بيانات أداء المشغل
| نموذج | السرعة (دورة في الدقيقة) | عزم الدوران (N.M) | جهد العرض (V) | رقم مرحلة الطاقة (PH) | التردد (هرتز) | طاقة المحرك (KW) | تيار مصنّف (أ) | نظام العمل | الوزن (كجم) |
| AKQSM250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30 ٪) | 23 |
| AKQSM500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30 ٪) | 23 |
| AKQSM1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30 ٪) | 37 |
| AKQSM2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30 ٪) | 37 |
AKQ الجزئي المحرك الذكي الأذكياء الأبعاد الخارجية
| معلمات المشغل \ مواصفات المشغل | A | ب | ج | D | ه | و | (ز) | (ح) | (أنا) |
| AKQ125-500 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
| AKQ600-2000 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |
مخطط AKQ DJ وأبعاد التوصيل من نوع القاعدة الجزئية للمشغل الدوار
| معلمات المشغل \ مواصفات المشغل | A1 | A2 | A3 | A4 | C | D1 | D | ه | و | و1 | F2 | H1 | H2 | H3 | H4 | H5 | n -φد1 | 4-d2 |
| AKQ DJ1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
| AKQ DJ2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2 -220 | 22 |
أبعاد هيكل المحرك الخطي AKQML
| نموذج | الحمل المقدر N | سفر مصنفة مم | السرعة المقدرة مم/ث | ثقب اتصال جذع الصمام F | اتصال شفة D1 | شفة الثقب الداخلي D2 | شفة ثقب D3 | ربط صمام شفة D4 | A | ب | H |
| AKQML-64/2710 | 6400 | 10 | 0.27 | M8 × 1.25 | φ80 | φ60D11 | 2-21 | φ125 | 649 | 377 | 81 |
| AKQML-64/2716 | 16 | 0.27 | 75 |
حجم شفة مشغل AKQ
| معلمات المشغل \ مواصفات المشغل | D | D1 | N | d | T | d1 | |
| AKQ125-500 | F05 | φ50 | φ38 | 20 | φ25 | φ50 | M6 |
| F07 | φ70 | φ55 | 30 | φ35 | φ70 | M8 | |
| F10 | φ102 | φ69 | 30 | φ42 | φ102 | M10 | |
| AKQ600-1000 | F12 | φ125 | φ98 | 50 | φ65 | φ125 | M12 |
| F14 | φ140 | φ98 | 50 | φ65 | φ140 | M163 | |
