| Para./Model | المعلمات الفنية | الجزء الأساسي | الجزء الخارجي | ||||||||||||||||

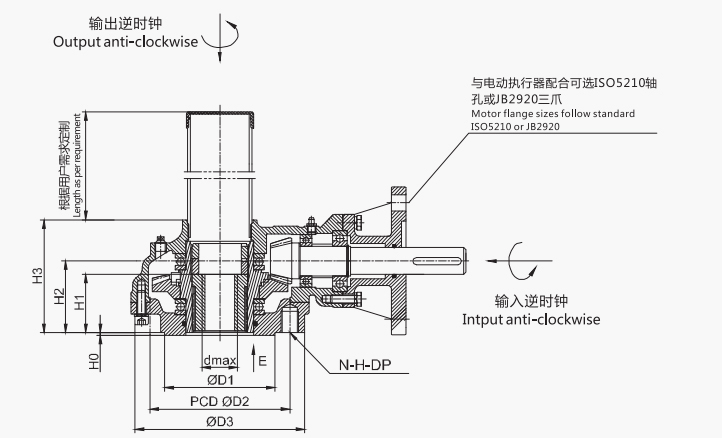

| تصنيف الإخراج نانومتر | نسبة | مدخل نانومتر | ماجستير ± 10 ٪ | أوبتون نطاق النسبة | ماكس التجويف ديا. مم | الأعلى. دفع كيلوغرام | اتصال المحرك الكهربائي | اتصال الصمام ACC ISO5211 | D1 | P.C.D | D3 | H0 | H1 | H2 | H3 | ||||
| IS05210 | JB2920 | تصاعد قياسي | خياري تصاعد | D2 | N-H-DP | ||||||||||||||
| DAS-ZS10 | 220 | 2.5: 1 | 105 | 2.1 | - | 22 | 75 | F10 | Z10 | F10 | - | 70 | 102 | 4-M10-15 | 125 | 2 | 47 | 70 | 104 |
| DAS-ZS20 | 350 | 3: 1 | 140 | 2.5 | - | 28 | 113 | F10 | Z10 | F12 | F10 | 85 | 125 | 4-M12-18 | 150 | 3 | 49 | 70 | 113 |
| DAS-Z0 | 550 | 3: 1 | 215 | 2.5 | - | 36 | 127 | F10-F14 | Z10-Z20-Z30 | F14 | F12 | 100 | 140 | 4-M16-24 | 175 | 3 | 58 | 78 | 124 |
| DAS-Z1 | 900 | 3.6: 1 | 295 | 3 | - | 42 | 141 | F10-F14 | Z20-Z30 | F16 | F14 | 130 | 165 | 4-M20-30 | 210 | 3 | 69 | 85 | 133 |
| DAS-Z2 | 1400 | 4.1: 1 | 405 | 3.5 | - | 50 | 190 | F10-F14 | Z30-Z45 | F20 | F14-F16-F25 | 140 | 205 | 8-M16-24 | 250 | 4 | 69 | 87 | 145 |
| DAS-Z2-1C* | 9.6: 1 | 195 | 7.3 | 6.5 ~ 9.6 | F10-F14-F16 | Z20-Z30-Z45 | |||||||||||||
| DAS-Z2-1S | 13.3: 1 | 150 | 9.6 | 8.5 ~ 18.4 | F10-F14 | Z10-Z20-Z30 | |||||||||||||
| DAS-Z3 | 2500 | 4.5: 1 | 655 | 3.8 | - | 60 | 268 | F10-F14-F16 | Z30-Z45-Z60 | F25 | F16-F20 | 200 | 254 | 8-M16-24 | 300 | 4 | 82 | 95 | 159 |
| DAS-Z3-1C* | 10.5: 1 | 315 | 8 | 72 ~ 10.5 | F10-F14-F16 | Z20-Z30-Z45-Z60 | |||||||||||||
| DAS-Z3-1S | 19.9: 1 | 175 | 14.3 | 9.9-27 | F10-F14 | Z10-Z20-Z30 | |||||||||||||
| DAS-Z35 | 4000 | 5.2: 1 | 905 | 4.4 | - | 70 | 308 | F14-F16-F25 | Z45-Z60-Z90 | F30 | F2 | 230 | 298 | 8-M20-30 | 350 | 4 | 103 | 133 | 208 |
| DAS-Z35-1C | 12.2: 1 | 435 | 9.3 | 8.3 ~ 12.2 | F10-F14-F16 | Z30-Z45-Z60 | |||||||||||||
| DAS-Z35-1S | 23: 1 | 245 | 16.5 | 11.5 ~ 31.3 | F10-F14 | Z10-Z20-Z30-Z45 | |||||||||||||
| DAS-Z4 | 5000 | 5.7: 1 | 1030 | 4.8 | - | 80 | 402 | F14-F16-F25 | Z60-Z90-Z120 | F35 | F25-F30 | 260 | 356 | 8-M30-45 | 415 | 5 | 146 | 149 | 246 |
| DAS-Z4-1C* | 18.3: 1 | 360 | 13.9 | 10.7 ~ 18.3 | F14-F16-F25 | Z30-Z45-Z60-Z90 | |||||||||||||
| DAS-Z4-1S | 38.5: 1 | 180 | 27.7 | 20.3 ~ 51.3 | F10-F14-F16 | Z20-Z30-Z45 | |||||||||||||
| DAS-Z5 | 8000 | 6.3: 1 | 1500 | 5.3 | - | 95 | 512 | F16-F25-F30 | Z90-Z120-Z180 | F35 | F25-F30 | 260 | 356 | 8-M30-45 | 415 | 5 | 159 | 172 | 1276 |
| DAS-Z5-1C* | 20.3: 1 | 525 | 15.4 | 11.8 ~ 20.3 | F14-F16-F25 | Z45-Z60-Z90-Z120 | |||||||||||||
| DAS-Z5-1S | 42.8: 1 | 260 | 30.8 | 22.4 ~ 56.7 | F10-F14-F16 | Z20-Z30-Z45-Z60 | |||||||||||||
| DAS-Z6 | 13000 | 6.3: 1 | 2430 | 5.3 | - | 110 | 1110 | F16-F25-F30 | Z180-Z250 | F40 | F30-F35 | 300 | 406 | 8-M36-54 | 475 | 5 | 174 | 209 | 1348 |
| DAS-Z6-1C* | 20.3: 1 | 850 | 15.4 | 11.8 ~ 20.3 | F14-F16-F25 | Z60-Z90-Z120-Z180 | |||||||||||||
| DAS-Z6-1S | 42.8: 1 | 425 | 30.8 | 22.4 ~ 56.7 | F10-F14-F16 | Z20-Z30-Z45-Z60 | |||||||||||||
| DAS-Z7 | 20000 | 5.9: 1 | 4000 | 5 | - | 120 | 1310 | F25-F30-F35 | Z250-Z350-Z500 | F48 | F40 | 370 | 483 | 12-M36-54 | 560 | 6 | 196 | 219 | 1346 |
| DAS-Z7-1C* | 19: 1 | 1390 | 14.4 | 11 ~ 19 | F14-F16-F25 | Z90-Z120-Z180-Z250 | |||||||||||||
| DAS-Z7-1S | 94.4: 1 | 295 | 67.9 | 36.9-94.4 | F14-F16 | Z30-Z45-Z60 | |||||||||||||
| DAS-Z8 | 30000 | 7: 1 | 5050 | 5.9 | - | 140 | 2140 | F30-F35 | Z350-Z500 | F60 | F48 | 470 | 603 | 20-M36-54 | 70 | 6 | 217 | 237 | 382 |
| DAS-Z8-1C* | 31.9: 1 | 1240 | 24.2 | 13.9-31.9 | F16-F25-F30 | Z120-Z180-Z250-Z350 | |||||||||||||
| DAS-Z8-1S | 112: 1 | 375 | 80.6 | 43.8 ~ 112 | F14-F16 | Z30-Z45-Z60 | |||||||||||||
| DAS-Z9 | 50000 | 7: 1 | 8500 | 5.9 | - | 180 | 4000 | F30-F35 | Z500-Z800-Z1000 | F60 | - | 470 | 603 | 20-M36-54 | 805 | 6 | 242 | 260 | 1445 |
| DAS-Z9-1C* | 31.9: 1 | 2070 | 24.2 | 13.9 ~ 31.9 | F25-F30-F35 | Z180-Z250-Z350-Z500 | |||||||||||||
| DAS-Z9-1S | 143.5: | 485 | 103.3 | 78.6 ~ 143.5 | F14-F16-F25 | Z45-Z60-Z90 | |||||||||||||
ملحوظات:
بالنسبة للنموذج الذي يحتوي على "*" ، يكون اتجاه دوران الإدخال معاكسًا لاتجاه دوران الإخراج ، مثل DAS-Z35-1C ، عندما يكون دوران الإدخال في اتجاه عقارب الساعة ، يكون دوران الإخراج مضادًا في اتجاه عقارب الساعة.
مرحلة واحدة
ب مراحل مزدوجة
ج مراحل مزدوجة
مقدمة المنتج
هناك خمس سلسلة من صناديق التروس متعددة المنعطفات ، بما في ذلك سلسلة BH-V (النوع القياسي) ، وسلسلة RK & 2CK (يمكن قبول STEM DIA أكبر) ، وسلسلة BA (للمبيعات المحلية) ، وسلسلة 7BH (غير الدفع) وسلسلة RMMD (ثلاثة مدخلات). يمكن أن تكون المادة الاختيارية للجسم هي الحديد الدكتلي ، والفولاذ الكربوني ، إلخ
طلب
صناديق التروس المناسبة لبوابات سد الصب والبوابة ، وصمامات البوابة ، وصمامات الكرة الأرضية التي تخدم المياه والزيت والغاز والكيمياء والطاقة والتطبيقات الصناعية العامة.
خاصية
المنتج المصمم لتناسب التطبيق اليدوي والموت. كما يمكن توفير جهاز قفل وعجلة السلسلة. شفة المحرك وفقًا لـ LSO 5210 أو JB2900 ؛
مواد الجسم القياسية هي الحديد الدكتايل والصلب الكربوني. الفولاذ منخفضة درجة الحرارة المخصصة أو الفولاذ المقاوم للصدأ اختياري.
درجة الحرارة المحيطة: -20 ℃ إلى 120 ℃ ويمكن أيضًا تخصيصها لبيئة درجة الحرارة المنخفضة ، مثل -30 ℃ ، -40 ℃ ، -59 ℃ إلخ:
درجة الحماية القياسية هي LP65 ، ويمكن تخصيص LP67 ، LP68.
وصف النموذج
BH-Vseries
BH-V: مرحلة واحدة ، مثل BH-V0
BH-V-S: مرحلة مزدوجة ، "S" هي رمز لترس التخفيض ، مثل BH-V35-1S
بدأ رقم الطراز بـ "D" لصندوق التروس مع تطبيق آلي.
مثل DBH-V0.
سلسلة RK و 2CK مناسبة لاقتداء صمام كبير
رقم RK & 2CK: مرحلة واحدة ، مثل RK05،2CK2 ، إلخ
2CK-S: مرحلة مزدوجة ، "S" هو رمز لترس التخفيض ، مثل 2CK3-1S
بدأ رقم الطراز بـ "D" لصندوق التروس مع تطبيق آلي.
مثل drk05.d2ck3.
ميزات السلسلة
سلسلة BH-V & MA
مجموعة كاملة من مربع العتاد متعدد المنعطفات في Suitalbe للتطبيقات اليدوية والمحركات. يستخدم على نطاق واسع على صمام البوابة ، صمام الكرة الأرضية و gates.etc.
المواد الرئيسية هي الفولاذ المصبوب ، الحديد الدكتايل ، إلخ ، خيار ، مادة ، فولاذ درجة حرارة منخفضة ، فولاذ وصمة عار.
يتراوح عزم الدوران من 220 نانومتر إلى 50000 نانومتر (162 إلى 36900 رطل.
يتراوح الدفع من 75kn إلى 4000kn.
درجة مقاومة للماء: LP65 و LP67 و LP68 اختياريين ؛
درجة الحرارة المحيطة: -20'cto 120 'c ، لكن -30'c ، -40'c ، -59'c ودرجة حرارة منخفضة أخرى اختيارية اختيارية
adonts قوس الأسنان ديسيان ، باستخدام بيرينا ، ناقل حركة أكثر مرونة ، كفاءة أعلى.
سلسلة RK و 2CK
مجموعة كاملة من مربع العتاد متعدد المنعطفات في Suitalbe للتطبيقات اليدوية والمحركات. يستخدم على نطاق واسع على صمام البوابة ، صمام الكرة الأرضية و gates.etc.
إن غلاف محرك الأقراص وشجيرة محرك الأقراص من النوع المتكامل ، ويمكن أن يقبل ضياء جذع الصمام الأكبر.
المواد الرئيسية هي الفولاذ المصبوب ، والفولاذ منخفضة درجة الحرارة والفولاذ المقاوم للصدأ اختياري.
درجة مقاومة للماء: LP65 ؛
درجة الحرارة المحيطة: -20'c إلى 120 درجة مئوية ، ولكن -30'c ، -40'c ، -59'c ودرجة حرارة منخفضة أخرى اختيارية
يعتمد تصميم الأسنان القوس ، باستخدام المحمل ، ناقل حركة أكثر مرونة ، كفاءة أعلى.
سلسلة 7BH
مربع تروس Bevel Light-Duty مناسب للصمامات التي لا تنقل الدفع إلى المشغل ، بما في ذلك نموذجان ، يمكن تخصيص شفة التثبيت وفقًا للمستخدم ، صمام مطابق أفضل ؛
المادة الرئيسية هي الحديد الدكتايل:
درجة مقاومة للماء: LP65 ، | P67 و LP68 اختياريان ؛
درجة مقاومة للماء: LP65 ؛
درجة الحرارة المحيطة: -20'c إلى 120 درجة مئوية
يعتمد تصميم الأسنان القوس ، باستخدام المحمل ، ناقل حركة أكثر مرونة ، كفاءة أعلى.
سلسلة RMMD
صندوق التروس ذو النوع ثلاثي الاتجاهات مع ثلاثة مدخلات. غلاف محرك الأقراص وشجيرة محرك الأقراص من النوع جزء لا يتجزأ ، ويمكن أن يقبل ديا ساق الصمام الأكبر. مناسبة للتطبيقات اليدوية والمحركات.
تم تغيير هذه السلسلة على سلسلة RK & 2CK ، بحيث يمكن استخدامها مع سلسلة RK & 2CK ؛
عند استخدام منتجات RMMD Series ، انتبه إلى اتجاه دوران الإدخال الثلاثة ؛
المواد الرئيسية: الصلب المصبوب. الصلب منخفضة الحرارة والفولاذ المقاوم للصدأ اختياري.
درجة مقاومة للماء: P65:
درجة الحرارة المحيطة: -20'c إلى 120 'c ، ولكن -30'c ، -40'c ، -59'c ودرجة حرارة منخفضة أخرى اختيارية اختيارية
يعتمد قوس الأسنان ، باستخدام المحمل ، ناقل حركة أكثر مرونة ، كفاءة أعلى .
