J941H صمام العالم الكهربائي

اقتباس

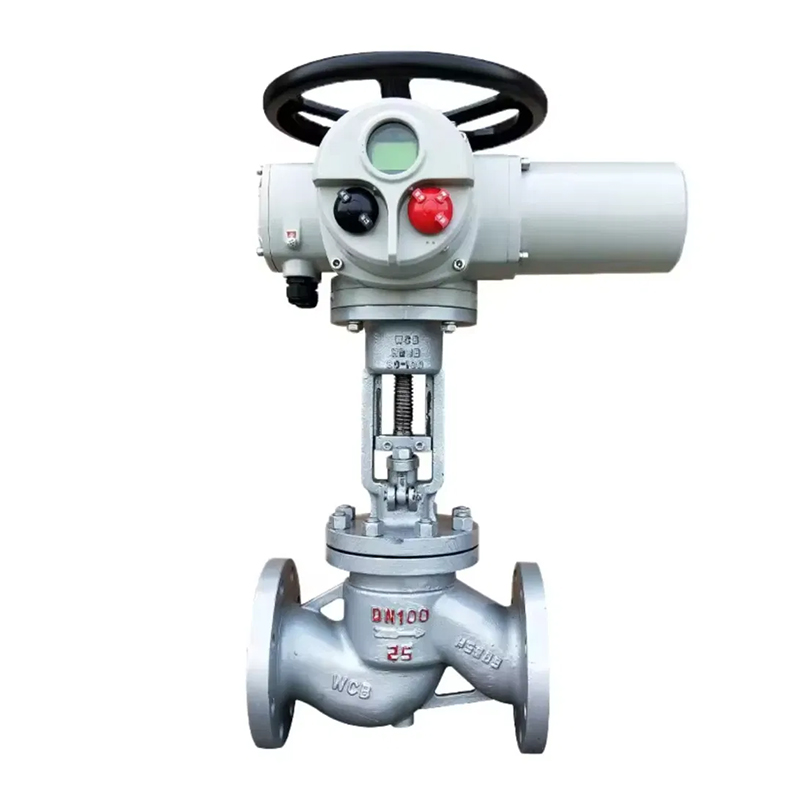

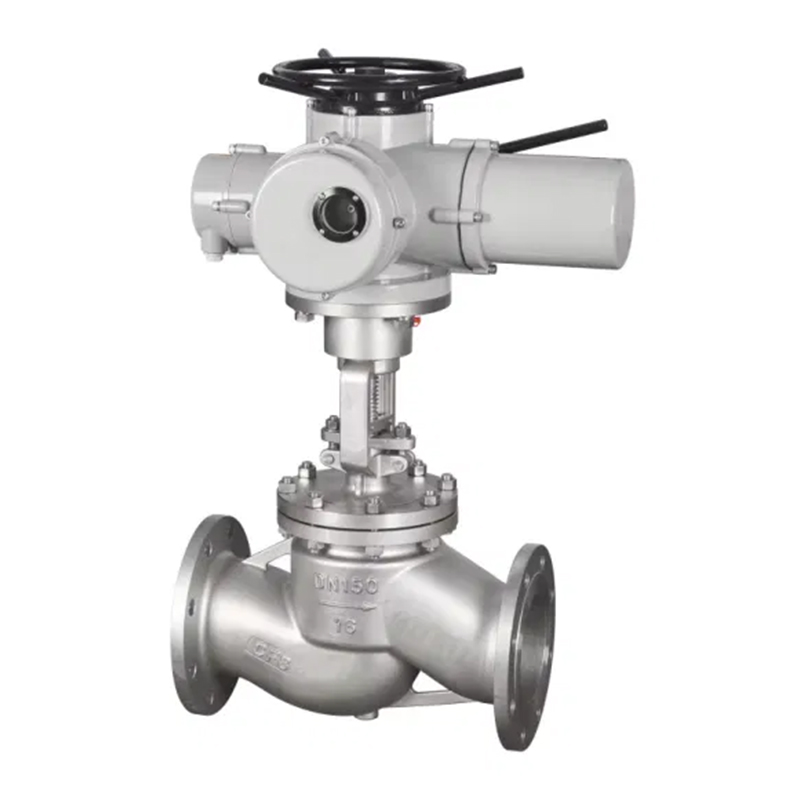

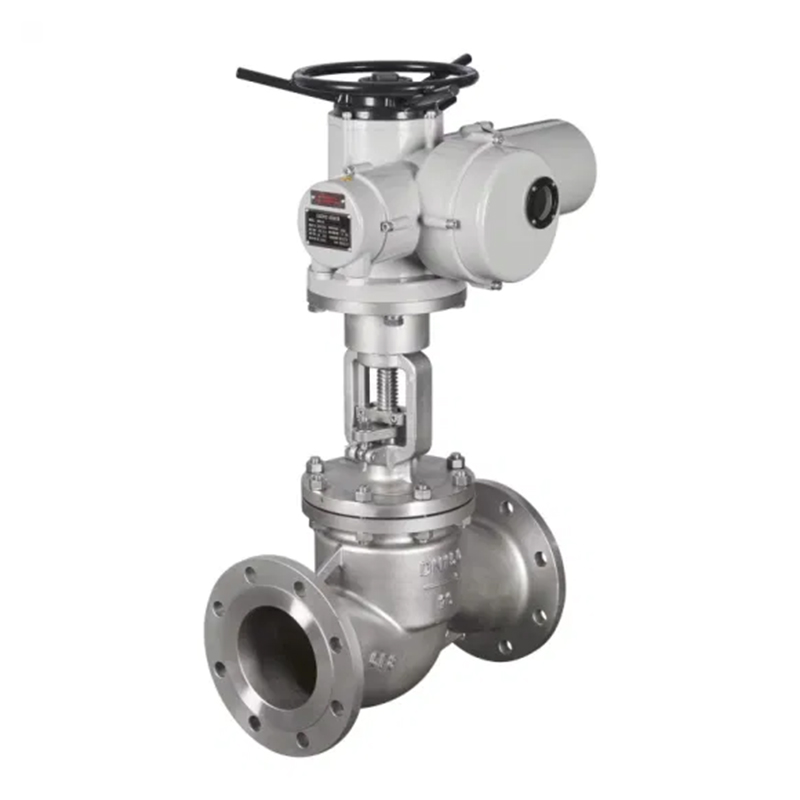

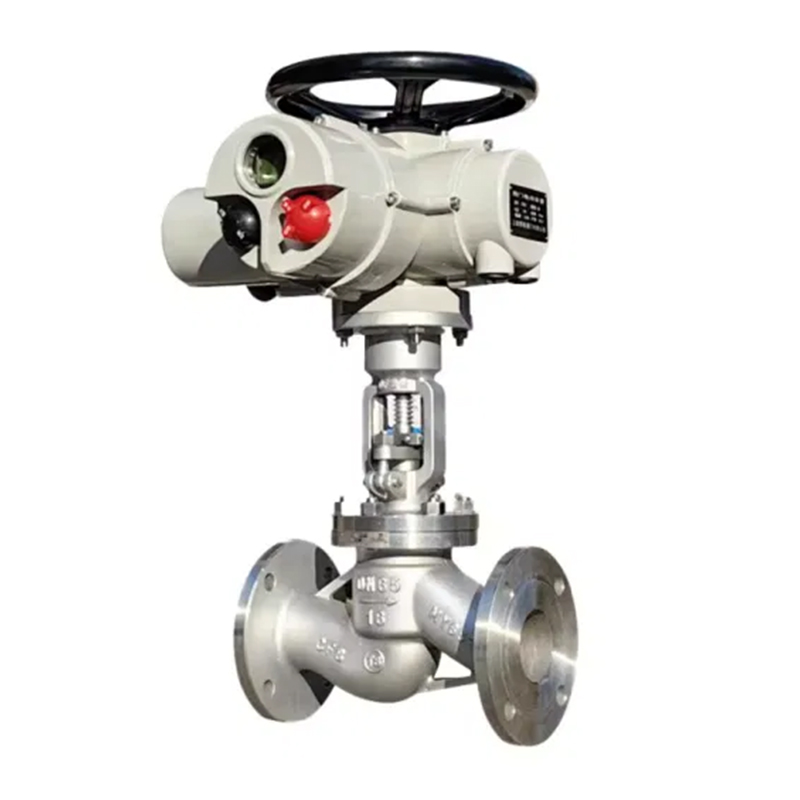

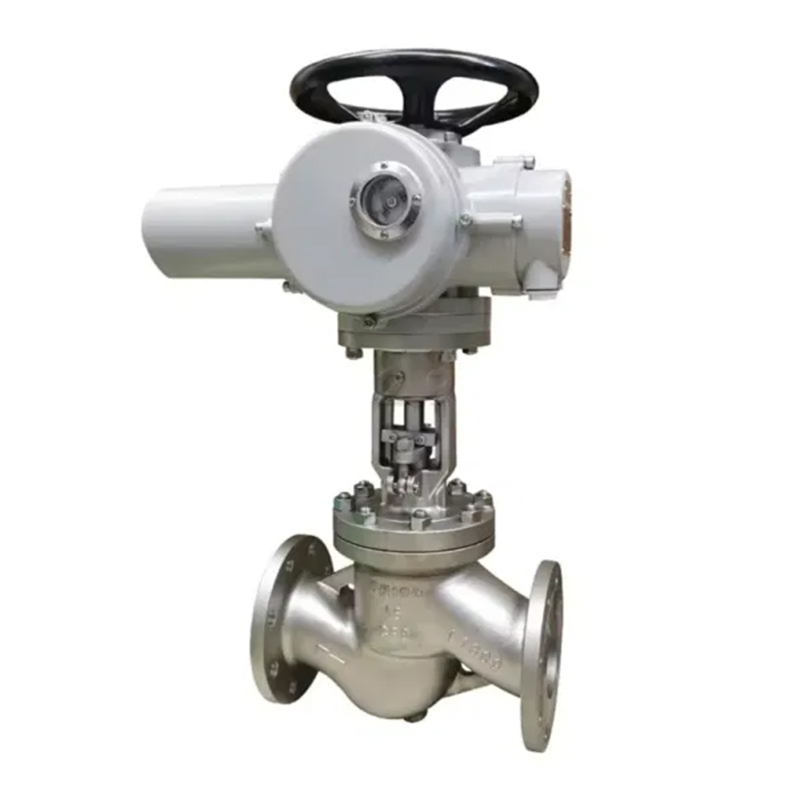

نظرة عامة على صمامات العالم الكهربائي J941H

يتكون صمام الإيقاف الكهربائي J941H من جزأين: المحرك الكهربائي وصمام الإيقاف. تكتمل مادة جسم الصمام ، ويمكن اختيار الحشو والقطعة بأكملها بشكل معقول وفقًا لظروف العمل الفعلية أو متطلبات المستخدم. يمكن تطبيقه على مختلف الضغط ودرجة الحرارة والظروف المتوسطة. يستخدم الصمام بشكل أساسي لقطع وتوزيع وتغيير اتجاه تدفق الوسط في خط الأنابيب. لا يتم استخدامه عمومًا للتعديل لأن القوة غير المتوازنة كبيرة جدًا أثناء التعديل ، مما سيؤدي إلى تآكل شديد في قلب الصمام. إنه مناسب لإمدادات المياه والصرف ، البتروكيماويات ، المعادن وغيرها من الأماكن ذات الضغط العالي.
صمام الإيقاف الكهربائي هو صمام ختم قسري ، لذلك عندما يتم إغلاق الصمام ، يجب تطبيق الضغط على قرص الصمام لإجبار سطح الختم على عدم التسرب. عندما تدخل الوسيلة الصمام من أسفل قرص الصمام ، فإن المقاومة التي تحتاج قوة التشغيل إلى التغلب عليها هي الاحتكاك بين جذع الصمام والحشو والدفع الناتج عن ضغط الوسط. القوة اللازمة لإغلاق الصمام أكبر من القوة لفتح الصمام ، لذلك يجب أن يكون قطر جذع الصمام كبيرًا ، وإلا فإن جذع الصمام سوف ينحني.

المعلمة الفنية

ميزات المحرك الكهربائي الاختياري	نوع التبديل ، نوع متكامل ، نوع تنظيم ، نوع ذكي
نماذج مشغل كهربائي اختياري	سلسلة Z ، سلسلة AK
الجهد االكهربى	AC220V ، AC380V
القطر الاسمي	دN10MM ~ دN300MM
الضغط الاسمي	PN1.0MPA ~ PN6.4MPA
درجة الحرارة المناسبة	-30 ~ 550 درجة مئوية
اتصال	شفة
مادة الجسم صمام	الصلب المصبوب ، 304 ، 316 ، 316ل
مادة لوحة الصمام	الصلب المصبوب ، 304 ، 316 ، 316ل
بطانة مقعد الصمام	PTFE ، PPL ، ختم معدني
وسائل الإعلام المعمول بها	الماء ، النفط ، الحمض ، السائل اللزج ، وسط الملاط ، إلخ.

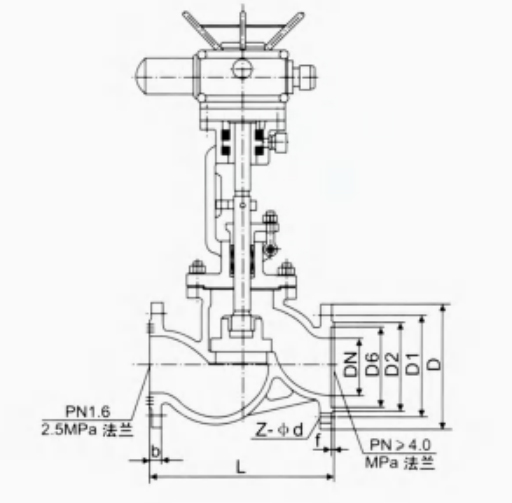

j941h حجم صمامات العالم الكهربائي ونماذج

PN (MPA)	DN (مم)	L	D	D1	D2	ب	و	Z -φd
1.6	10	130	90	60	40	14	2	4 -214
	15	130	95	65	45	16	2	4 -214
	20	150	105	75	55	16	2	4 -214
	25	160	115	85	65	16	2	4 -φ14
	32	180	135	100	78	18	2	4 -φ18
	40	200	145	110	85	18	3	4 -φ18
	50	230	160	125	100	18	3	4 -φ18
	65	290	180	145	120	18	3	4 -φ18
	80	310	195	160	135	20	3	8-218
	100	350	215	180	155	22	3	8-218
	125	400	245	210	185	24	3	8-218
	150	480	280	240	210	24	3	8-23
	200	600	335	295	265	26	3	12 -223
	250	650	405	355	320	30	3	12 -223
	300	750	460	410	375	30	3	12 -223
2.5	10	130	90	60	40	16	2	4 -214
	15	130	95	65	45	16	2	4 -214
	20	150	105	75	55	16	2	4 -214
	25	160	115	85	65	16	2	4 -214
	32	180	135	100	78	18	2	4 -φ18
	40	200	145	110	85	18	3	4 -φ18
	50	230	160	125	100	20	3	4 -φ18
	65	290	180	145	120	22	3	4 -φ18
	80	310	195	160	135	22	3	8-218
	100	350	230	190	160	24	3	8-218
	125	400	270	220	188	28	3	8-218
	150	480	300	250	218	30	3	8-23
	200	600	360	310	278	34	3	12 -223
	250	650	425	370	332	36	3	12 -223
	300	750	485	430	390	40	4	12 -223

PN (MPA)	DN (مم)	L	D	D1	D2	D6	ب	و	Z -φd
4.0	10	130	90	60	40	35	16	2	4 -214
	15	130	95	65	45	40	16	2	4 -214
	20	150	105	75	55	51	16	2	4 -214
	25	160	115	85	65	58	16	2	4 -214
	32	180	135	100	78	66	18	2	4 -φ18
	40	200	145	110	85	76	18	3	4 -φ18
	50	230	160	125	100	88	20	3	4 -φ18
	65	290	180	145	120	110	22	3	8-218
	80	310	195	160	135	121	22	3	8-218
	100	350	230	190	160	150	24	3	8-23
	125	400	270	220	188	176	28	3	8-25
	150	480	300	250	218	204	30	3	8-25
	200	600	375	320	282	260	38	3	12-30
6.4	10	170	100	70	50	35	18	2	4 -214
	15	170	105	75	55	41	18	2	4 -φ14
	20	190	125	90	68	51	20	2	4 -φ18
	25	210	135	100	78	58	22	2	4 -φ18
	32	230	150	110	82	66	24	2	4-23
	40	260	165	125	95	76	24	3	4-23
	50	300	175	135	105	88	26	3	8-23
	65	340	200	160	130	110	28	3	8-23
	80	380	210	170	140	121	30	3	8-23
	100	430	250	200	168	150	32	3	8-25
	125	500	295	240	202	176	36	3	8-30
	150	550	340	20	240	204	38	3	8-34
	200	650	405	345	300	260	44	3	12-34
