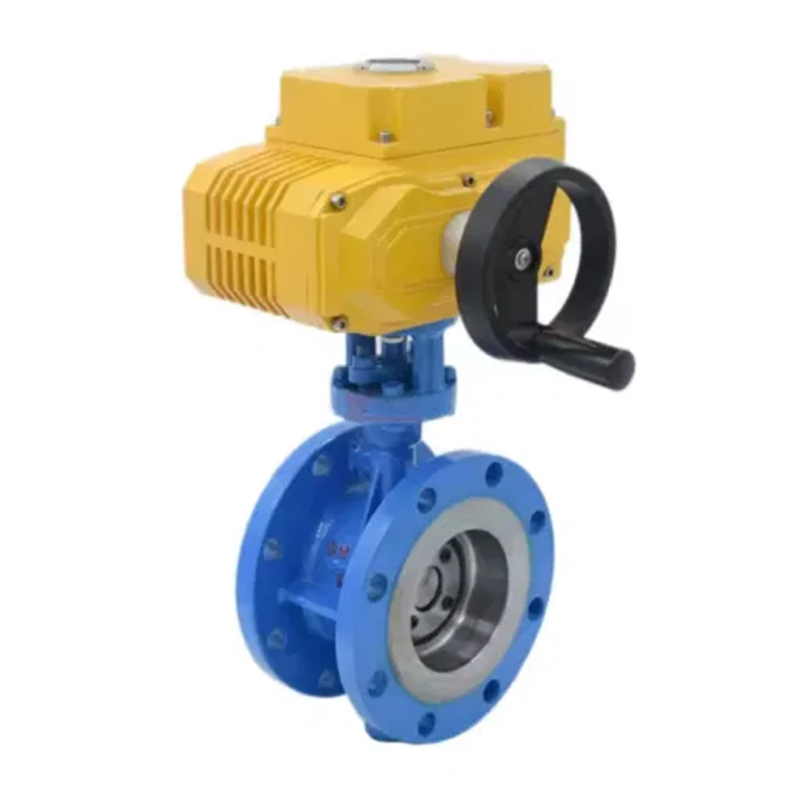

D941x صمام الفراشة شفة كهربائية

اقتباس

مقدمة موجزة

د941x شفة كهربائية Soft Seal Seal Valve لها تصميم جديد ومعقول ، بنية بسيطة ، حجم صغير ، وزن خفيف ، دوران 90 درجة ، فتحة سريعة وإغلاق ، عزم دوران صغير التشغيل ، التشغيل المريح ، لتوفير العمالة والبلد. يمكن تثبيته في أي موضع ويسهل صيانته. يمكن استبدال الختم ، وأداء الختم موثوق به لتحقيق ختم في اتجاهين وتسرب صفري ، والمواد الختم مقاومة للشيخوخة والتآكل ، ولها حياة طويلة.
عندما يكون صمام الفراشة الحافة في الموضع المفتوح بالكامل ، فإن سمك لوحة الفراشة هو المقاومة الوحيدة عندما يتدفق الوسط عبر جسم الصمام. لذلك ، فإن انخفاض الضغط الناتج عن الصمام صغير جدًا ، لذلك يحتوي على خصائص التحكم الجيدة في التدفق. لا تستخدم صمامات الفراشة على نطاق واسع في الصناعات العامة مثل البترول والغاز والصناعة الكيميائية ومعالجة المياه ، ولكن أيضًا في نظام مياه التبريد لمحطات الطاقة الحرارية.

المعلمة الفنية

ميزات المحرك الكهربائي الاختياري	نوع التبديل ، نوع متكامل ، نوع تنظيم ، نوع ذكي
نماذج مشغل كهربائي اختياري	Q ، DQ ، QM ، QC ، AKQSeries ، سلسلة Z اختيارية قطر كبير ، AkSeries
الجهد االكهربى	AC220V ، AC110V ، AC380 ، DC12V ، DC24V ، DC110V
القطر الاسمي	DN40MM ~ DN1400MM
الضغط الاسمي	PN1.0MPA ~ PN1.6MPA
درجة الحرارة المناسبة	EPDM: -30 ~ 100 درجة مئوية PTEE: -30 ~ 120 درجة مئوية
اتصال	شفة
مادة الجسم صمام	الحديد الدكتايل ، الصلب الكربوني ، الفولاذ المقاوم للصدأ
مادة لوحة الصمام	حبر كروي ، 304،316،316ل ، 2507،1.4529 ، لوحة النحاس ، النايلون ، إلخ.
بطانة مقعد الصمام	NBR ، EPDM ، PTFE
وسائل الإعلام المعمول بها	الماء ، الغاز ، الملاط ، الزيت ، إلخ.

جدول البعد الرئيسي

DN (مم)	D		D1		L	D3	D4	H1	H2	φ	ب	n -φd
DN (مم)	1	1.6	1	1.6	L	D3	D4	H1	H2	φ	ب	1	1.6
50	165	165	125	125	108	70	50	83	130	12.7	18	4 -φ18	4 -φ18
65	185	185	145	145	112	70	50	93	140	12.7	18	4 -φ18	4 -φ18
80	200	200	160	160	114	70	50	100	150	12.7	20	8-218	8-218
100	220	220	180	180	127	90	70	110	165	15.8	20	8-218	8-218
125	250	250	210	210	140	90	70	123	180	19.05	22	8-218	8-218
150	285	285	240	240	140	90	70	143	200	19.05	22	8-22	8-22
200	340	340	295	295	152	125	102	171	230	22.2	24	8-22	12 -22
250	390	405	350	355	165	125	102	203	270	28.6	24	12 -22	12 -26
300	440	460	400	410	178	150	125	230	320	31.8	26	12 -22	12 -26
350	500	520	460	470	190	150	125	260	350	31.8	26	16 -22	16 -26
400	565	580	515	525	216	175	140	300	390	33.34	28	16 -26	16-30
450	615	640	565	585	222	175	140	335	428	38	30	20 -26	20-30
500	670	715	620	650	229	210	165	373	450	41.15	32	20 -26	20 -33
600	780	840	725	770	267	210	165	430	520	50.7	34	20-30	20 -36
700	895	910	840	840	292	300	254	470	600	55	36	24-30	24 -36
800	1015	1025	950	950	318	300	254	523	662	63.35	36	24-30	24 -39
900	1115	1125	1050	1050	330	300	254	589	710	75	40	26-33	28-39
1000	1230	1255	1160	1170	410	300	254	656	780	85	42	26-36	28-42
1200	1405	1485	1340	1390	470	300	254	732	840	92	46	32-37	32-49
1400	1630	1685	1560	1590	530	300	254	840	905	130	50	36-37	36-4.93
